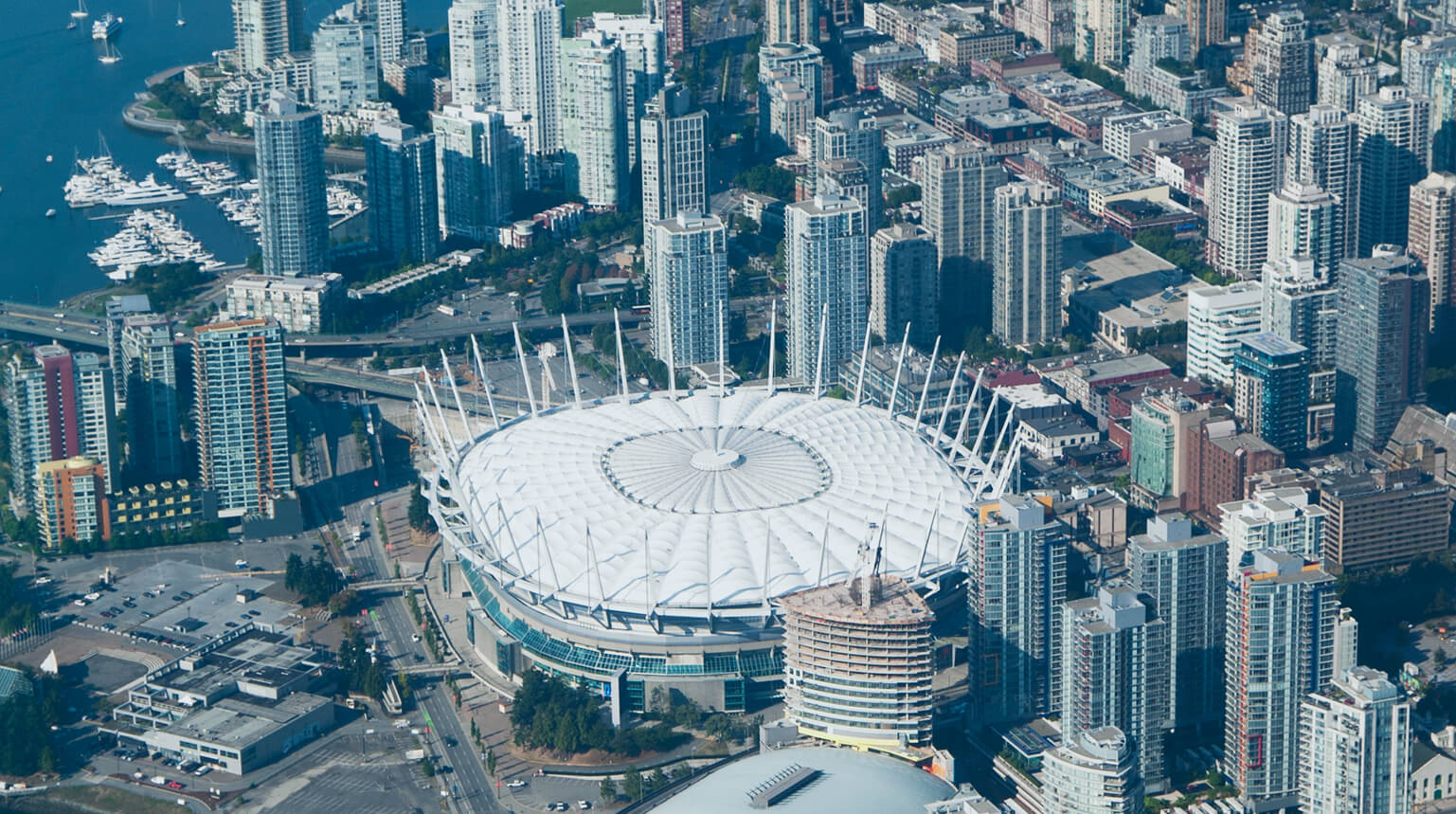

Modernisation d’un symbole national en un site polyvalent de calibre mondial
Comment les améliorations des
systèmes du bâtiment réalisées par
GDI Ainsworth ont optimisé les
opérations et l’expérience des
visiteurs au BC Place.
Détails du projet
Emplacement
Vancouver, Canada
Nombre de bâtiments
1 stade de 460 000 pi2
Système mis en œuvre
Refonte CVCA et DDC, BMS centralisé, éclairage modernisé, extraction,
thermopompes, panneaux radiants et ventilation naturelle contrôlée
Objectif du projet
Moderniser les systèmes de contrôle désuets du BC Place afin de soutenir
les opérations olympiques, améliorer le contrôle environnemental et
revitaliser le stade pour une utilisation à long terme
Durée du projet
Période majeure de rénovation précédant les Jeux olympiques d’hiver de
2010
Impact en un coup d’œil
Réalisation d’une refonte complète des systèmes CVCA et BMS
pour un stade de 24 ans se préparant à accueillir les Jeux
olympiques d’hiver de 2010
Mise en place d’un contrôle environnemental ciblé par zones
dans l’ensemble du site
Centralisation de la surveillance et de la programmation de
systèmes auparavant isolés
Amélioration du confort des visiteurs et de l’efficacité
opérationnelle lors d’événements de grande envergure
Défi
Le BC Place nécessitait une modernisation complète de ses systèmes de
contrôle du bâtiment désuets afin de répondre aux exigences liées à
l’accueil des Jeux olympiques d’hiver de 2010.
La transformation a profondément modifié la conception opérationnelle
du bâtiment, passant d’un dôme pressurisé à structure gonflable à une
structure plus traditionnelle, ce qui a nécessité une refonte complète
des systèmes CVCA et DDC.
L’ampleur du site, la complexité des systèmes et la visibilité du projet ne
laissaient aucune place à l’erreur.
Méthodologie
Réalisation d’une refonte complète des systèmes CVCA et DDC pour
soutenir la transformation structurelle du stade
Remplacement des systèmes existants par une plateforme BMS centralisée
et intégrée
Coordination de modernisations à grande échelle dans les espaces
communs, les concessions, les systèmes de terrain et les zones de sièges
Intégration de contrôleurs BACnet tiers afin d’unifier divers équipements
sous une interface unique
Mise en œuvre de stratégies avancées de détection et de contrôle afin
d’optimiser la performance, l’efficacité et le confort
Solution
Refonte complète des systèmes CVCA et DDC dans l’ensemble du
stade
Installation d’un nouveau système d’extraction pour les espaces
communs et les concessions
Modernisation complète de l’éclairage pour optimiser les opérations
du site
Déploiement de dizaines de nouvelles thermopompes et de
centaines de panneaux radiants
Installation d’un système infrarouge de surveillance de la
température du terrain avec gestion par zones
Intégration de plus de 4 600 points DDC à travers 303 panneaux
Centralisation du contrôle de systèmes auparavant isolés via une
interface BMS unique
Mise en œuvre d’une programmation ciblée et d’un contrôle
indépendant pour toutes les zones du stade
Installation de systèmes de ventilation naturelle à l’aide de
persiennes de toit automatisées
Intégration de capteurs météorologiques en temps réel mesurant la
vitesse et la direction du vent ainsi que la détection de la pluie
Effets à long terme
Transformation du BC Place en un site de premier plan capable
d’accueillir des événements sportifs et de divertissement de
calibre mondial
Amélioration de l’efficacité énergétique grâce à la ventilation
naturelle et à des stratégies de contrôle ciblées
Amélioration de l’expérience des visiteurs grâce à des conditions
environnementales constantes et réactives
